Gach rud a theastaíonn uait a bheith ar an eolas faoi Storz Locking Coupling

A cúplála glasála Storz Is cónascaire caighdeánach, siméadrach, ceathrú cas-uaine cam-glasáil é a úsáidtear go forleathan i gcomhrac dóiteáin, aistriú sreabhán tionsclaíoch, agus seirbhísí éigeandála chun naisc píobáin tapa, saor ó uirlisí, sceite-resistant a chruthú. Tá an dá cheann den chúpláil comhionann, rud a chuireann deireadh leis an ngá atá le idirdhealú a dhéanamh idir feisteas fireann agus baineann — go simplí a ailíniú, a bhrú agus a chasadh 90° chun glasáil. Laghdaíonn an dearadh seo go mór an t-am nasctha i gcásanna ardbhrú agus tá sé ar cheann de na córais cúplála is iontaofa ar domhan.

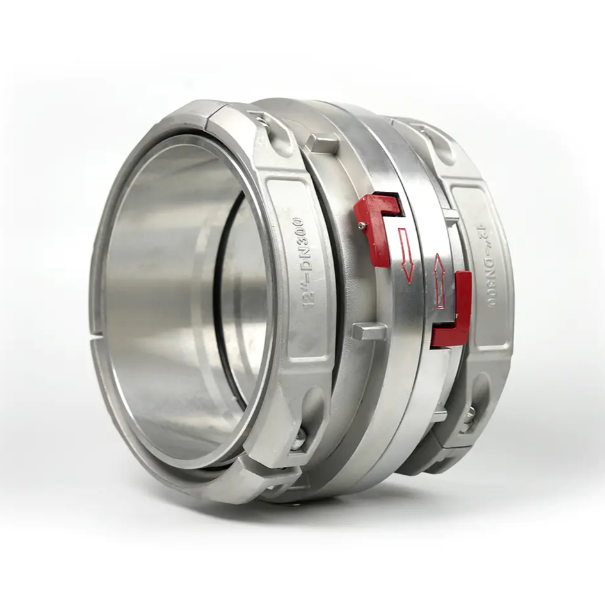

Cad é a Cúpláil Glasála Storz agus Conas a Oibríonn sé

Arna cheapadh ag Carl August Guido Storz sa bhliain 1882, dearadh cúpláil Storz chun fadhb chriticiúil a réiteach maidir le comhraic dóiteáin: nascóirí píobáin mímheaitseála. Toisc go raibh gá le cúpláin snáithithe traidisiúnta a mheaitseáil le foircinn fireann agus baineann, is minic a bhí sé dodhéanta píobáin a nascadh ó ranna nó ó fhoinsí éagsúla le linn éigeandálaí.

Úsáideann an córas Storz a meicníocht siméadrach glasála lug-agus-cam . Tá dhá lug ag gach ceann cúplála agus sliotán cam comhfhreagrach. Nuair a thugtar an dá cheann le chéile, sleamhnaíonn na lugs isteach sna sliotáin cam os coinne. Ansin cuireann rothlú 90° glas orthu ina n-áit, ag comhbhrú gasket rubair chun séala uiscedhíonta a chruthú.

I measc na bpríomhghnéithe oibriúcháin tá:

• Ceangal bainte amach laistigh de 3 soicind gan aon uirlisí ag teastáil
• Is féidir é a nascadh nó a dhícheangal fiú faoi bhrú iarmharach
• Dearadh siméadrach: tá an dá chríoch idirmhalartaithe
• Ligeann sclóine comhtháite píobáin a rothlú go saor gan an nasc a fhágáil

Méideanna Caighdeánacha agus Rátálacha Brú

Déantar cúpláin Storz a mhonarú i raon méideanna caighdeánaithe chun freastal ar mhéideanna sreafa agus riachtanais brú éagsúla. Tagraíonn sonrúcháin mhéide do thrastomhas istigh ainmniúil an píobáin nó an phíobáin atá á nascadh.

Tá an Is é méid 52 mm an méid is mó a úsáidtear i gcomhrac dóiteáin struchtúrach ar fud an domhain. Ní mór na cúpláin a thástáil go 1.5 × a mbrú oibre ar a laghad le haghaidh deimhniúcháin faoi EN 1775 agus caighdeáin chomhchosúla.

Ábhair a Úsáidtear i dTógáil Cúplála Storz

Tá an choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

Cóimhiotal Alúmanam

Tá an most common material for firefighting applications. Aluminum Storz couplings are éadrom (go hiondúil 30–50% níos éadroime ná coibhéisí práis) , creimeadh-resistant sa chuid is mó timpeallachtaí, agus éasca a láimhseáil faoi choinníollacha tuirse. Níl siad oiriúnach le húsáid le huisce farraige nó le sreabháin an-aigéadacha.

Prás

Prás Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Cruach Dhosmálta

Úsáidtear é sna timpeallachtaí tionsclaíocha, ceimiceacha agus cógaisíochta is déine. Seasann cúpláin cruach dhosmálta le ceimiceáin ionsaitheach, teocht ard, agus strus meicniúil an-mhór. Is iad an rogha is troime ach soláthraíonn siad an saol seirbhíse is faide i gcoinníollacha crua.

Cineálacha Gasket agus a Ról i bhFeidhmíocht Séalaithe

Tá an gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (Monaiméir Diene próipiléine eitiléine): Caighdeán d'iarratais uisce agus comhraicthe dóiteáin. Frithsheasmhach in aghaidh UV, ózóin, agus gal suas go 120°C.
• NBR (Rubair Bútaidhé-éin nítríle): Oiriúnach do shreabháin, olaí agus breoslaí peitriliam-bhunaithe. Frithsheasmhach in aghaidh hidreacarbóin ach díghrádaíonn sé le nochtadh ózóin.
• FKM (Viton): Láimhseálann sé ceimiceáin ionsaitheach, teocht ard suas go dtí 200 ° C, agus aigéid tiubhaithe. Úsáidtear é i gcomhthéacsanna ceimiceacha agus tionsclaíocha.
• Silicone: Feidhmchláir de ghrád bia agus línte gaile ardteochta. Cloí le rialacháin FDA nuair is gá.

Ba cheart gaiscéid a iniúchadh roimh gach úsáid agus iad a athsholáthar nuair a bhíonn siad scáinte, dífhoirmithe nó cruaite. Is é gasket teipthe an phríomhchúis le sceitheadh ​​cúplála Storz i gcoinníollacha páirce.

Príomhfheidhmchláir ar fud na dTionscal

cúpláin glasála Storz a úsáidtear i bhfad níos faide ná na seirbhísí dóiteáin. Déanann a ndearadh caighdeánaithe nasc tapa iad thar a bheith oiriúnach cibé áit a bhfuil gá le haistriú tapa sreabhán.

Comhrac Dóiteáin agus Seirbhísí Éigeandála

Is é seo an príomhfheidhm fós. Úsáideann ranna dóiteáin i níos mó ná 40 tír Storz mar an cúpláil píobáin chaighdeánach. Braitheann naisc hiodrant, asraonta fearas, agus ceangail píobáin le píobáin ar chúpláin Storz. Ceadaíonn an dearadh siméadrach d'aon chomhraiceoir dóiteáin aon píobán a nascadh le haon hiodrant gan imní faoi chomhoiriúnacht.

Aistriú Sreabhán Tionsclaíoch

Úsáideann gléasraí ceimiceacha, scaglanna agus áiseanna próiseála cúpláin Storz chun uisce, tuaslagóirí agus ceimiceáin neamhionsaitheacha a aistriú idir umair stórála agus feithiclí iompair. Laghdaíonn an oibríocht saor ó uirlisí an t-am láimhseála le linn oibríochtaí luchtaithe agus díluchtaithe.

Talmhaíocht agus Uisciúcháin

Úsáideann córais uisciúcháin ar scála mór cúpláin Storz chun príomhphíopaí uisce agus asraonta caidéil a nascadh go tapa. Tá na méideanna 75 mm agus 100 mm coitianta in iarratais réimse ina bhfuil gá le rátaí sreafa arda le titim brú íosta.

Mianadóireacht agus Tollánú

Éilíonn timpeallachtaí faoi thalamh naisc thapa iontaofa le haghaidh córais faoi chois dóiteáin agus córais dí-uiscithe. Is fearr cúpláin Storz as a marthanacht agus a gcumas feidhmiú i gcoinníollacha deannaigh, fliucha agus teoranta.

Tógáil agus Innealtóireacht Shibhialta

Baineann línte soláthair uisce sealadacha ar láithreáin tógála, oibríochtaí measctha coincréite, agus feidhmeanna dí-uiscithe go léir leas as inaistritheacht agus idirmhalartaithe cúpláin Storz.

Storz vs Córais Cúplála Thapa-Nasc Eile

Cuidíonn tuiscint ar an gcaoi a gcuirtear Storz i gcomparáid le córais cúplála eile chun an réiteach ceart a roghnú d’fheidhmchlár ar leith.

Caighdeáin agus Deimhnithe Ábhartha

Ní mór do chúpláin Storz a úsáidtear in iarratais ghairmiúla cloí leis na caighdeáin is infheidhme chun idir-inoibritheacht agus sábháilteacht a áirithiú. Áirítear ar na caighdeáin is mó a ndéantar tagairt dóibh:

• DIN 14307: Toisí sainithe caighdeánacha na Gearmáine agus ceanglais feidhmíochta maidir le cúpláin Storz a úsáidtear i gcomhraic dóiteáin. Glacadh leis go forleathan ar fud na hEorpa.
• EN 1775: Caighdeán Eorpach do chórais píobáin chomhraicthe dóiteáin lena n-áirítear ceanglais cúplála.
• NFPA 1963: Caighdeán SAM le haghaidh naisc píobáin dóiteáin. Cé go n-úsáideann na SA go coitianta NST (Snáithe Caighdeánach Náisiúnta), tá go leor ranna SAM ag stocáil oiriúntóirí Storz anois le haghaidh línte soláthair trastomhais mór.
• AS 2419.1: Caighdeán na hAstráile a chlúdaíonn suiteálacha hiodrant dóiteáin, lena n-áirítear sonraíochtaí cúplála Storz.

Deimhnigh i gcónaí go bhfuil na marcanna deimhniúcháin agus na doiciméid inrianaitheachta ábhartha ar chúpláin, go háirithe d’fheidhmchláir chomhraicthe dóiteáin um shábháilteacht bheatha.

Cigireacht, Cothabháil, agus Saol Seirbhíse

Síneann cothabháil cheart shaol na seirbhíse agus cinntíonn sé feidhmíocht iontaofa nuair is tábhachtaí. Is féidir le cúpláil Storz alúmanaim dea-chothaithe a mhaireann 10-20 bliain nó níos mó i ngnáthsheirbhís comhraicthe dóiteáin.

Seicliosta Cigireachta Gnáthaimh

• Seiceáil an gasket le haghaidh scoilteadh, cruaithe, at nó dífhoirmithe — athchuir go bliantúil nó níos minice i dtimpeallachtaí trom-úsáide
• Iniúchadh lugs agus sliotáin cam le haghaidh caitheamh, burrs, nó dífhoirmiúchán a d'fhéadfadh cosc a chur ar rannpháirtíocht iomlán
• Seiceáil gluaiseacht sclóine - ba chóir go rothlú go saor é gan aon stiffness nó meilt
• Cuardaigh le haghaidh creimthe, pollta, nó scoilteanna ar an gcorp cúplála, go háirithe thart ar na boinn lug
• Baint an chúplála tástála le cúpláil cúplála — ba cheart go ndéanfaí an nasc a ghlasáil le ceathrú cas daingean agus níor cheart go n-éalódh sé gan iarracht d'aon ghnó

Dea-Chleachtais Chothabhála

• Glan le huisce úr tar éis salann uisce nó nochtadh ceimiceach
• Cuir bealaidh éadrom bunaithe ar shilicón ar na haghaidheanna sclóine agus glasála gach bliain - seachain bealaí peitriliam-bhunaithe a dhíghrádaíonn gaiscéid rubair
• Cúpláin a stóráil le caipíní cosanta suiteáilte chun ábhar eachtrach a chosc ó dhul isteach san aghaidh cúplála
• Bain as seirbhís aon chúpláil le cabhlacha scoilte, le luganna stríocaithe, nó le sclóine a gabhadh — ná déan damáiste struchtúrach a dheisiú ar an bpáirc

Cuibheoirí agus Gabhálais do Chórais Storz

Leathnaíonn raon cuimsitheach gabhálais comhoiriúnacht cúplála Storz thar chórais agus feidhmeanna éagsúla:

• cuibheoirí snáithithe Storz go BSP/NPT: Ceadaigh nasc idir cúpláin Storz agus córais píopaí snáithithe — a úsáidtear go coitianta le haghaidh naisc hiodrant i dtimpeallachtaí de chaighdeán measctha
• cuibheoirí Storz go Camlock: Comhoiriúnacht droichead idir píobáin chomhraicthe dóiteáin Storz agus córais tionsclaíochta Camlock
• Cúplála a laghdú: Ceangail dhá chúpláil Storz de mhéideanna ainmniúla éagsúla, m.sh., píobán soláthair 75 mm le hose ionsaí 52 mm
• Caipíní agus plocóidí bána: Séalaigh asraonta neamhúsáidte nó foircinn cúplála oscailte le linn iompair agus stórála
• Tomhairí brú le inlet Storz: Chun monatóireacht a dhéanamh ar bhrú an tsoláthair ag an bpointe nasctha cúplála
• Teanntáin ghlasála agus gléasanna coinneála: Slándáil bhreise do thimpeallachtaí tionsclaíochta ard-chreathadh ina bhfuil baol ann go ndéanfaí dínascadh de thaisme ceathrú cas

Fadhbanna Coitianta agus Fabhtcheartú

Féadfaidh fiú cúpláin Storz dea-choimeádta teacht ar fhadhbanna sa réimse. Seo iad na fadhbanna is minice agus na cúiseanna leo:

Ní ghlasfaidh Cúpláil go hiomlán

De bharr smionagar sna sliotáin cam, lugaí caite nó millte, nó gasket ata a chuireann cosc ar aghaidheanna teacht le chéile. Glan na sliotáin cam, iniúchadh lugs, agus seiceáil tiús gasket. Athsholáthar comhpháirteanna caite nó millte.

Sceitheadh ag an bPointe Ceangail

Beagnach i gcónaí is cúis le gasket damáiste, ar iarraidh, nó ina suí go mícheart. I gcásanna áirithe, cuireann aghaidh cúplála dífhoirmithe cosc ​​​​ar chomhbhrú gasket ceart. Déan iniúchadh ar an groove suíocháin gasket le haghaidh leasacháin nó dífhoirmiúchán.

Cúpláil Deacair Dínascadh Tar éis Brú

Gabhann brú iarmharach an cúpláil sa suíomh faoi ghlas. Bleed brú i gcónaí roimh iarracht a dhícheangal. Ná buail an corp cúplála choíche le huirlisí chun dícheangal a bhrú - déanann sé seo dochar do na lugs agus do na sliotáin cam.

Sclóine Gabhtha nó Stiff

De bharr creimeadh, éillithe, nó easpa lubrication. Cuir bealaidh silicone treáite i bhfeidhm agus oibrigh an sclóine de réir a chéile. Má tá an sclóine fós gafa, bain den tseirbhís é - is cúis le casadh píobáin é sclóine neamh-rothlach agus laghdaítear éifeachtúlacht sreafa.

An Cúpláil Storz Ceart a Roghnú do D'Fheidhmchlár

Bain úsáid as na pointí cinnteoireachta seo a leanas chun an tsonraíocht cúplála Storz is oiriúnaí a shainaithint:

1. Déan an ráta sreafa riachtanach agus an brú oibre a chinneadh — roghnaigh méid ainmniúil a chomhlíonann do riachtanais sreafa gan titim brú iomarcach
2. Sainaithin an sreabhán atá á aistriú — roghnaigh ábhar (alúmanam, práis, dhosmálta) agus cineál gaiscéid (EPDM, NBR, FKM) dá réir sin
3. Seiceáil na caighdeáin is infheidhme — a chinntiú go gcomhlíonann an cúpláil na caighdeáin tríthoiseach agus brú a theastaíonn i do réigiún nó tionscal
4. Smaoinigh ar an timpeallacht oibriúcháin — éilíonn timpeallachtaí muirí nó ceimiceacha ábhair de ghrád níos airde; Is fearr le hiarratais atá íogair ó thaobh meáchain d'alúmanam
5. Déan measúnú ar chomhoiriúnacht le córais atá ann cheana féin — má tá cuibheoirí ag teastáil, deimhnigh comhoiriúnacht an oiriúntóra agus deimhnigh nach dtabharfar isteach aon phionóis bhreise maidir le laghdú brú
6. Deimhnigh an cineál ceangail deiridh — a chinneadh conas a nascfaidh an cúpláil le hose, píopa, nó trealamh (crimp, shank píobáin, snáithithe, flanged)
