Conas cúpláil píobáin dóiteáin Storz a úsáid agus a roghnú？

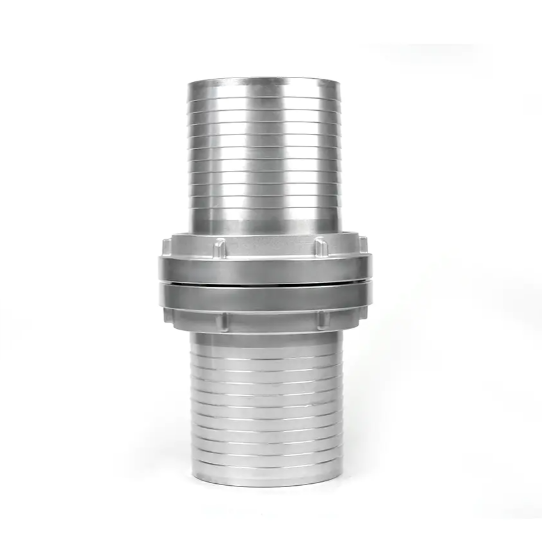

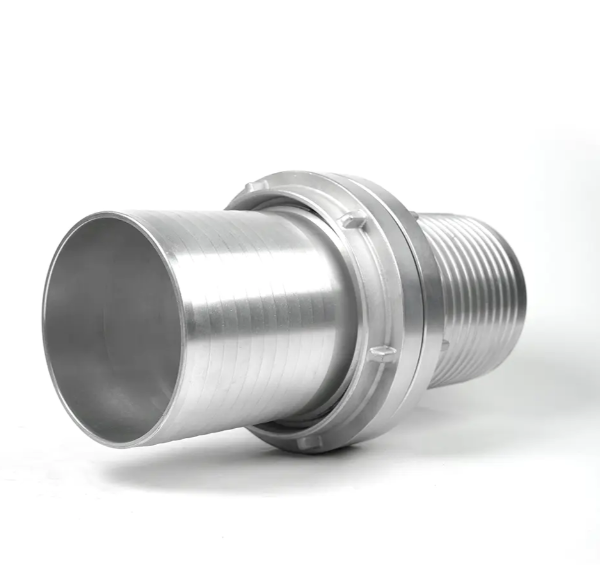

A Cúpláil píobáin dóiteáin Storz is cónascaire cam-agus-groove siméadrach, gan ghnéas é a ligeann do dhá leath chomhionanna a bheith páirteach gan snáithiú. Murab ionann agus cúpláin snáithithe a dteastaíonn foircinn fhireann agus bhaineanna a mheaitseáil leo, nascann dhá chúpláil Storz ar bith den mhéid ainmniúil céanna láithreach le a rothlú ceathrú cas . Déanann an dearadh seo an rogha caighdeánach é le haghaidh imscaradh tapa faoi chois dóiteáin ar fud an domhain - a úsáideann ranna dóiteáin, áiseanna tionsclaíocha agus seirbhísí tarrthála aerfoirt ar fud na hEorpa, Meiriceá Thuaidh agus níos faide i gcéin.

Braitheann roghnú na cúplála Storz ceart ar thrí phríomhfhachtóir: trastomhas ainmniúil, ábhar, agus rátáil brú . Cinntítear feidhmíocht saor ó sceitheadh ​​faoi dhálaí foircneacha na n-oibríochtaí comhraicthe dóiteáin trí iad seo a chur i gceart.

Tuiscint Cúpláil Storz Méideanna agus Cathain a Úsáidfear gach ceann díobh

Déantar cúpláin Storz a rangú de réir a trastomhas ainmniúil (DN) , a thagraíonn do mhéid tollta inmheánach an chúplála seachas an trastomhas seachtrach. Tá raon méideanna caighdeánacha ó DN 25 go DN 150, gach ceann acu a oireann d'éilimh sreafa ar leith.

San Eoraip agus i dtíortha tar éis caighdeáin DIN 14307, DN 52 agus DN 75 is iad na méideanna is mó stocáilte do ranna dóiteáin cathrach. I Meiriceá Thuaidh, tá na leaganacha Storz 2.5-orlach (thart ar DN 65) agus 4-orlach (thart ar DN 100) coitianta ag asraonta hiodrant agus doirteadh caidéalaithe.

Conas Cúpláil Storz a Nascadh agus a Dhínascadh i gceart

Tá an nós imeachta nasctha simplí, ach tá tábhacht ag baint leis an teicníc - go háirithe faoi bhrú nó faoi choinníollacha droch-infheictheachta. Lean na céimeanna seo le haghaidh comhpháirteach iontaofa, saor ó sceitheadh:

Dhá Chúpláin Storz a Nascadh

1. Iniúchadh a dhéanamh ar aghaidheanna cúplála agus gaiscéid shéalaithe le haghaidh smionagar, gearrthacha nó dífhoirmithe sula gceanglaítear tú.
2. Ailínigh an dá chúpláil aghaidh le duine ionas go mbeidh an lugs (cluasa) interlock — sleamhnaíonn an camán ardaithe ar cheann amháin isteach sa chuas comhfhreagrach ar an taobh eile.
3. Rothlaigh cúpláil amháin timpeall 90° deiseal go dtí go mbraitheann tú nó go gcloiseann tú an gliogáil coinneála glasála isteach sa suíomh.
4. Fíoraigh an nasc tríd an dá leath a tharraingt go réidh — ní scarfaidh cúpláil Storz faoi ghlas faoi theannas láimhe.
5. Seiceáil go bhfuil an gasket ina suí flush agus nach bhfuil aon chiumhais nochta timpeall an imlíne.

Dínascadh Faoi Bhrú Iarmharach

Ná déan iarracht feisteas Storz a dhíchúpláil agus an líne fós faoi bhrú. Brú iarmharach chomh híseal agus 0.5 barra is féidir leis an cúpláil scaoileadh le go leor fórsa chun gortú a dhéanamh. I gcónaí bleed síos ar an líne, a dhearbhú brú náid, ansin rothlú leath 90° tuathalach scaradh.

An tÁbhar Ceart a Roghnú do Do Thimpeallacht Oibriúcháin

Déantar cúpláin Storz a mhonarú i roinnt ábhar, agus tá buntáistí ar leith ag gach ceann acu ag brath ar an timpeallacht imscartha, ar bhuiséad meáchain, agus ar riosca nochta ceimiceach.

• Cóimhiotal alúmanaim (is coitianta): Meáchan éadrom thart ar 0.3–1.2 kg do DN 52–DN 100, resistant creimeadh, agus oiriúnach do bhrúnna suas go dtí 16 barrara. Ideal do ghaireas soghluaiste dóiteáin nuair a fheabhsaíonn coigilteas meáchain luas láimhseála.
• Cruach dhosmálta (AISI 304/316): Rogha is fearr le haghaidh suiteálacha buana, nochtadh uisce farraige, nó timpeallachtaí plagusaí ceimiceacha. Níos troime ná alúmanam ach rátáilte do bhrúnna oibre níos airde — go hiondúil suas le 25 barra - agus resistant a creimeadh clóiríd.
• Prás: Úsáidtear é i gcórais oidhreachta agus i bhfeidhmchláir thionsclaíocha áirithe. Cuireann friotaíocht creimeadh den scoth agus machinability ach cuireann sé meáchan suntasach; chomh coitianta sa tseirbhís dóiteáin nua-aimseartha.
• Polaiméir / ilchodach ard-neart: Rogha atá ag teacht chun cinn le haghaidh ríleanna píobáin gharchabhrach éadroma agus feisteáin chomhraicthe dóiteáin fiáine. Go hiondúil teoranta do faoi bhun 10 mbarra brú oibre.

Don chuid is mó d'fheidhmchláir struchtúracha comhraicthe dóiteáin agus soláthair uisce cathrach, cúpláin alúmanaim Storz atá i gcomhréir le DIN 14307 nó EN 1947 ionadaíocht a dhéanamh ar an gcothromaíocht is fearr de réir meáchain, neart agus costas.

Rátálacha Brú agus Cad is brí leo go praiticiúil

Tá dhá phríomh-ainmniúchán brú ag cúpláin Storz: brú oibre ainmniúil (PN) and brú tástála . Is gnách go mbíonn an brú tástála 1.5 × an brú oibre , bailíochtaithe le linn tástála mhonarcha hidreastatach.

Roghnaigh cúpláil rátáilte i gcónaí ar a laghad 25% os cionn uasbhrú oibriúcháin do chórais . Maidir le córais seastáin foirgneamh ard-ardú, nuair is féidir le brúnna statacha a bheith níos mó ná 12 barra fiú roimh threisiú caidéil, moltar go láidir cúpláin cruach dhosmálta.

Roghnú Gasket: An Fachtóir is Mó Dearmadta i Cúpláil Storz Feidhmíocht

Is é an gasket aghaidh árasán inmheánach an t-aon eilimint ina saothraítear rónta i gcúpláil Storz, rud a fhágann go bhfuil a riocht agus a roghnú ábhar ríthábhachtach. Is gasket caite nó neamh-chomhoiriúnach an príomhchúis le sceitheadh Storz i seirbhís.

• EPDM (Monaiméir Diene próipiléine eitiléine): An rogha caighdeánach do sheirbhís uisce. Rátáilte le haghaidh teochtaí ó -40 °C go 120 °C. Ag luí le huisce, tiúcháin cúr, agus gníomhairí glantacháin éadrom.
• NBR / Nítríle: Úsáid nuair is féidir ola mhianra nó leachtanna peitriliam-bhunaithe a bheith i láthair — mar shampla, doirteadh breosla a chosc nó feidhmeanna scaglainne ola. Níl sé oiriúnach do thimpeallachtaí saibhir ózóin.
• Silicone: Feidhmchláir ardteochta os cionn 120 ° C, mar shruthlaithe gal nó uisce sárthéite. Marthanacht meicniúil níos ísle i gcomparáid le EPDM.
• PTFE: Friotaíocht cheimiceach thar raon pH an-leathan. Is fearr le sreabháin thionsclaíocha ionsaitheach ach tá gá le suiteáil chruinn chun dífhoirmiú fuar-sreabha a sheachaint.

Ba cheart gaiscéid a iniúchadh roimh gach úsáid agus iad a athsholáthar nuair a bhíonn scoilteadh dromchla, comhbhrú buan, nó dífhoirmiúchán imeall le feiceáil. Ná lubricate gaiscéid Storz le greases peitriliam-bhunaithe , toisc go ndíghrádaíonn siad seo EPDM agus NBR. Bain úsáid as bealaí silicone-bhunaithe nó uisce simplí amháin.

Caighdeáin agus Deimhnithe le Lorg Nuair a Cheannach

Ba cheart go gcomhlíonfadh cúpláin Storz atá beartaithe lena n-úsáid sa tseirbhís dóiteáin caighdeáin aitheanta a shainíonn lamháltais tríthoiseach, sonraíochtaí ábhair agus riachtanais tástála brú. D’fhéadfadh cuma chomhchosúil a bheith ar chúpláin neamhchomhlíonta ach go dteipeann orthu comhghlasáil iontaofa a dhéanamh le trealamh deimhnithe.

• DIN 14307 (An Ghearmáin / glactha go forleathan san Eoraip): Clúdaíonn an caighdeán bunsraithe toisí agus ceanglais ábhartha maidir le cúpláin alúmanaim Storz i DN 25 trí DN 150.
• GA 1947: Caighdeán Eorpach do chúpláin píobáin dóiteáin, ag comhchuibhiú ceanglais DIN 14307 ar fud bhallstáit an AE. Lorg marc CE nuair a éilíonn na rialacha soláthair áitiúil é.
• NFPA 1963 (SAM): Rialaíonn sé naisc píobáin dóiteáin lena n-áirítear feistis de chineál Storz a úsáidtear i ranna Mheiriceá Thuaidh. Sonraítear céimseata lug, coibhéis snáitheanna, agus prótacail tástála.
• AS 4484 (An Astráil): Caighdeán na hAstráile do chúpláin píobáin dóiteáin ag tagairt do thoisí Storz atá oiriúnaithe do riachtanais áitiúla seirbhíse dóiteáin.

Nuair a bhíonn tú ag ceannach le haghaidh úsáid cosanta dóiteáin institiúideach nó rialtais, iarr i gcónaí an deimhniú ábhar an mhonaróra agus tuarascáil tástála hidreastatach chun comhlíonadh a dhearbhú roimh shuiteáil.

Dea-Chleachtais Cothabhála, Iniúchta agus Stórála

Feidhmeoidh cúpláil Storz atá coinnithe go maith go hiontaofa 10 go 20 bliain i seirbhís rialta. Tá an gnáthamh cothabhála simplí ach ní mór dó a bheith comhsheasmhach.

Tar éis Gach Úsáide

• Sruthlaigh le huisce úr glan chun salann, iarmhar cúr tiubhaithe, nó dríodar a bhaint.
• Triomaigh go hiomlán roimh stóráil chun cosc ​​a chur ar chreimeadh ar dhromchlaí cóimhiotal alúmanaim.
• Cuir an caipín deannaigh in ionad chun aghaidh an gasket a chosaint ó nochtadh UV agus damáiste fisiciúil.

Seicliosta Cigireachta Tréimhsiúil

• Seiceáil céimseata an mhála – cuireann cnapáin lúbtha nó dífhoirmithe cosc ar rothlú iomlán 90° agus d’fhéadfadh dícheangal de thaisme a bheith mar thoradh air faoi bhrú.
• Tástáil an coinneáil glasála trí dhá aonad chomhionanna a chúpláil agus rannpháirtíocht dhearfach a fhíorú.
• Déan iniúchadh ar groove suíocháin gasket le haghaidh scórála nó grit leabaithe a fhéadfaidh gaiscéid a ghearradh le linn ceangail.
• Déan tástáil brú hidreastatach bliantúil ag 1.5 × brú oibre le haghaidh cúpláin a úsáidtear i gcórais ríthábhachtacha um shábháilteacht bheatha.

Coinníollacha Stórála

Déan cúpláin Storz a stóráil ar shiúl ó sholas díreach na gréine (a dhíghrádaíonn gaiscéid EPDM), táirgí peitriliam, agus teochtaí faoi −20 °C ar feadh tréimhsí fada. Coscann stóráil crochta cothrománach ar racaí píobáin damáiste tionchair do chluasa lug a d'fhéadfadh tarlú nuair a carnann cúpláin ar a chéile.

Cumraíochtaí Coiteann Cuibheoirí Nuair a Measctar Córais Cúplála

Go praiticiúil, is minic a oibríonn ranna dóiteáin trealamh le caighdeáin cúplála measctha - go háirithe agus iad ag comhtháthú le líonraí hiodrant bardasach, comhpháirtithe comhchabhrach, nó bonneagar oidhreachta a úsáideann cúpláin snáithithe nó meandracha. Réitíonn adapters Storz-go-eile an fhadhb seo.

• snáithe Storz go BSP (Píopa Caighdeánach na Breataine): Ceadaíonn píobán Storz nascadh le asraonta hiodrant snáithithe nó calafoirt caidéil. Ar fáil i bhfoirmíochtaí BSP fireann agus baineann, de ghnáth 1½" go 4" BSP.
• snáithe Storz go NH (Hose Náisiúnta, SAM): Teastaíonn nuair a chomhéadann gaireas Mheiriceá Thuaidh le línte soláthair atá feistithe le Storz. Tá an cuibheoir Storz 2½" NH go 2.5" ar cheann de na cinn is coitianta i bhfearais chomhchabhrach trasteorann nó aerfoirt.
• Laghdaitheoir Storz DN 75 go DN 52: Adaptóir laghdaitheora a laghdaítear trastomhas líne an tsoláthair le haghaidh úsáid píobáin ionsaithe gan gá le roinnteoir wye ar leith.
• Storz go camlock: Úsáidtear é i suíomhanna tionsclaíocha ina bhfuil feistis camghlas (cineál C/E) caighdeánach ar threalamh próisis ach úsáideann naisc píobáin dóiteáin Storz.

Sonraigh i gcónaí an cineál cruinn cúplála ionraoin agus asraon, méid, agus rátáil brú agus cuibheoirí á ordú. Is minic a theipeann ar rátálacha brú neamhréireacha ag an oiriúntóir le linn druileanna ardsreafa.
